土工格柵施工案例——擋土墻的極限強度測試
文章來源：山東匯森土工材料有限公司 點擊：次 更新時間：2019-05-31 14:59:57
點擊圖標分享到新浪微博
「導讀」 土工格柵節段擋土墻用于需要高墻的地方。由于穩定性問題，節段擋墻高度受到限制，但是借助于使用土工格柵的幫助下，可以增加高度?！ ?
如圖1所示，層被定位并錨定在飾面塊中，從而產生加強的土體單元質量，以抵抗傾覆和滑動動作。
土工格柵節段擋土墻的高度可超過12米。 墻上施加的不同載荷和反應如圖2所示。

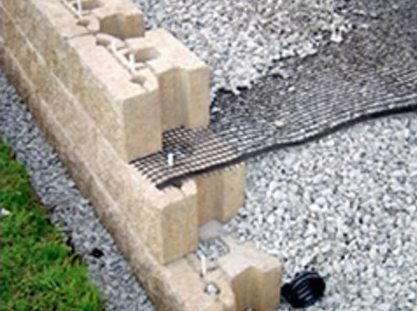

圖-1：土工格柵錨定在飾面塊中
圖-2：作用于土工格柵分段擋土墻的荷載和力
不同類型的土工格柵的拉伸強度也是不一樣的。通常土工格柵寬3.65米，長度取決于工程師的設計要求，廠家在生產土工格柵的時候，都是非常長的，工程師設計好需要的長度之和，可以自行截取。
土工格柵的極限強度是要通過測試來確定。而長期設計使用時間是根據極限強度計算的，通過使用安全系數來考慮，例如長期使用造成老化，施工期間的損壞等。
土工格柵通常錨固在一端的墻面接縫和回填土以外的原位土壤中，以實現土工格柵的有效利用。
拉拔阻力由塊接頭處的摩擦系數和任何接合技術組成，例如穿過土工格柵間隙的銷，在塊中的唇緣上折疊土工格柵，分別如圖3和圖4所示。
圖-3：穿過土工格柵空隙
圖-4：土工格柵與塊狀邊緣的接合
